Una de las prioridades a considerar a la hora de proyectar una instalación es la evitar cargas excesivas sobre la cubierta. Es el caso planteado por Prosolia Energy para la realización de una importante instalación fotovoltaica en Portugal. Líder en la instalación de sistemas fotovoltaicos, Prosolia Energy trabaja en cuatro países europeos: Portugal, España, Francia e Italia. Su actividad cubre distintas fases en la realización de proyectos, desde la instalación al mantenimiento, con particular atención a la asistencia post–venta.

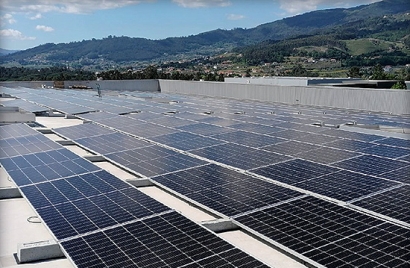

Prosolia Energy ha realizado una instalación de gran tamaño, de 358 kWp de potencia, sobre el techo plano de una enorme nave industrial en Ponte de Lima, Portogallo. La obra ha requerido una particular atención, habida cuenta de que la cubierta presenta superficies de distintos tipos. La instalación fotovoltaica se ha realizado en dos zonas distintas de la cubierta, cada una de las cuales presenta características diferentes.
La primera parte de la instalación, realizada sobre un revestimiento, cubre la parte más grande de la superficie: la necesidad aquí era tener una estructura resistente evitando al mismo tiempo una carga excesiva sobre la cubierta del edificio. En la segunda sección las características de la cubierta eran completamente distintas: un techo irregular, recubierto de grava, con poco espacio para el montaje. En este contexto, el cliente quería que se optimizase al máximo el poco espacio disponible sobre la superficie, para así alcanzar los objetivos de producción que había previsto.
Dos tipos distintos de soportes
En la realización de este particular proyecto, la oficina técnica de Sun Ballast ha estudiado una solución para atender a las necesidades de producción del cliente y considerar las condiciones estructurales de la cubierta, para así identificar la respuesta ideal. Por ello se optó por seleccionar dos tipos distintos de soportes.
En la zona más amplia de la instalación se utilizaron los lastres de hormigón del sistema Connect de Sun Ballast, un soporte que conjuga de forma excelente la resistencia al viento y una carga no excesiva sobre la cubierta. Su particular estructura, formada por tres soportes de cemento, permite una configuración en cuadrícula de los paneles fotovoltaicos que, al estar conectados entre sí, resultan extremadamente estables y distribuyen el peso de la estructura de forma uniforme sin recargar unas zonas más que otras.
Para la sección más pequeña del techo, dada la necesidad de colocar el mayor número posible de módulos, la elección ha recaído sobre el sistema Vela. Este sistema, entre sus características fundamentales, ofrece la capacidad de optimizar al máximo los espacios, ya que ocupa toda la superficie a disposición sin dejar zonas inutilizadas e improductivas.
“Nuestra oficina técnica ha sido fundamental para la realización de los cálculos de medidas, el análisis del tipo de cubierta y, seguidamente, la selección de la estructura capaz de dar la mejor respuesta a las necesidades del edificio expresadas por el cliente”, explican desde Sun Ballast.
Al final se han instalado casi 400 módulos fotovoltaicos, bien afianzados sobre la superficie mediante el uso de unos 900 soportes del sistema Connect, con una inclinación de 10°, y 200 soportes del sistema Vela con una inclinación de 5°. Hasta llegar a los 358 kWp de potencia instalada.
